¿Por qué falla un cojinete de desembrague? Causas y soluciones

Por qué falla un cojinete de desembrague: la respuesta corta

un cojinete de desembrague (también llamado cojinete de desembrague) falla principalmente debido a la fricción de contacto prolongada, la lubricación inadecuada, la contaminación por aceite o polvo del embrague y el estrés mecánico acumulativo de los ciclos repetidos de acoplamiento y desacoplamiento. En la mayoría de los vehículos de pasajeros, un cojinete de desembrague está diseñado para durar entre 80.000 y 150.000 millas , pero los hábitos de conducción del mundo real, las fugas de líquidos y las malas prácticas de instalación pueden reducir drásticamente esa vida útil, a veces a menos de 40 000 millas.

El cojinete en sí se encuentra entre la horquilla del embrague (o actuador hidráulico) y los dedos del resorte de diafragma del plato de presión. Cada vez que el conductor presiona el pedal del embrague, el cojinete de liberación se desliza hacia adelante sobre el manguito del eje de entrada de la transmisión y presiona contra los dedos giratorios de la placa de presión. Ese contacto repetido, incluso durante una fracción de segundo cada vez, genera un enorme desgaste a lo largo de la vida útil del rodamiento. Cuando cualquiera de varias condiciones degrada la capacidad del rodamiento para soportar esa carga, se produce una falla.

Comprender exactamente qué causa esa degradación no es sólo académico. Informa directamente cómo elegir un reemplazo. cojinete de liberación , cómo instalarlo correctamente y qué hábitos de conducción cambiar para evitar que se repita el mismo fallo.

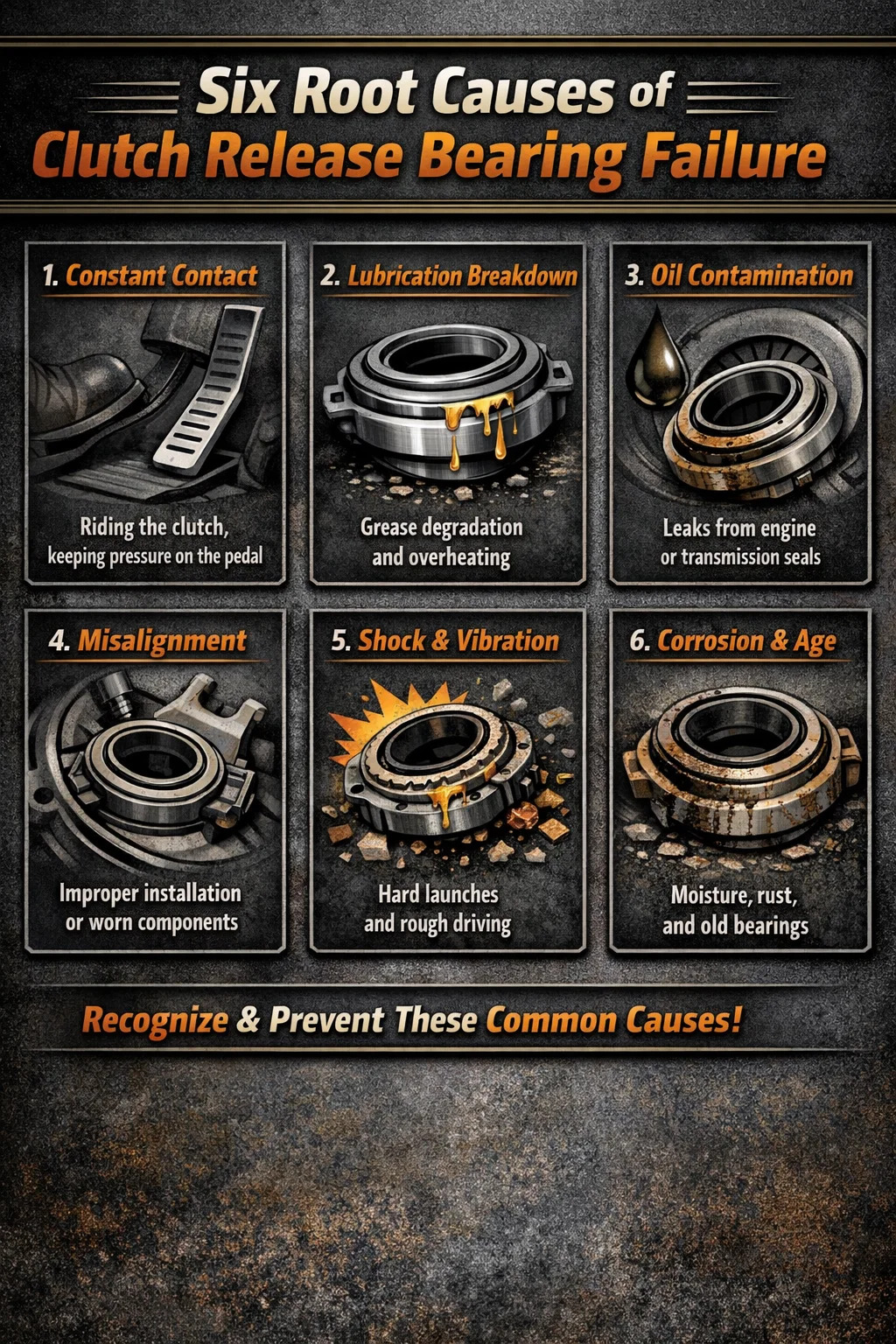

Las seis causas fundamentales de la falla del cojinete de desembrague

1. Contacto continuo con el resorte del diafragma

Esta es la causa más común de desgaste prematuro en vehículos con varillajes de embrague mecánicos o operados por cable. Los conductores que apoyan ligeramente el pie izquierdo sobre el pedal del embrague (un hábito que a veces se denomina "pisar el embrague") mantienen el cojinete de desembrague en contacto constante y parcial con los dedos giratorios del resorte del diafragma. Incluso unas pocas libras de presión del pedal son suficientes para empujar el rodamiento hacia el resorte giratorio, generando calor y fricción que destruyen la grasa, la jaula y las superficies de la pista del rodamiento.

En sistemas accionados hidráulicamente (donde el rodamiento es un rodamiento de cilindro esclavo concéntrico o CSC), este problema está algo mitigado por el diseño, pero incluso los sistemas hidráulicos pueden tener una pequeña cantidad de presión residual si los sellos del cilindro maestro son débiles y mantienen un ligero contacto.

Los estudios sobre el desgaste de los componentes del embrague han demostrado que un conductor que habitualmente apoya el pie en el pedal del embrague puede reducir la vida útil del rodamiento al 30–50% en comparación con un conductor con una técnica de pedaleo limpia.

2. Avería de la lubricación y degradación de la grasa

El cojinete de desembrague es una unidad sellada y preengrasada en prácticamente todas las aplicaciones modernas. La grasa del interior suele ser una grasa de complejo de litio o a base de poliurea clasificada para funcionamiento a alta temperatura; el entorno del embrague alcanza regularmente temperaturas entre 150°C y 250°C (300–480°F) durante la conducción normal. En condiciones severas, como arranques repetidos en pendientes, remolques pesados ​​o uso en pista, las temperaturas pueden superar los 300°C.

unt those extreme temperatures, the grease breaks down chemically. The base oil separates from the thickener, viscosity drops, and the lubricating film between the rolling elements and raceways becomes insufficient. Metal-to-metal contact begins. Once that happens, the bearing generates its own heat through friction, accelerating the degradation in a self-reinforcing cycle. The bearing seizes or spalls within a relatively short time after initial grease breakdown.

La grasa aplicada externamente es en realidad más un peligro que un beneficio en la mayoría de los casos. Si un técnico aplica grasa al manguito del eje de entrada donde se desliza el cojinete, el exceso de grasa migra al disco del embrague, contaminando el material de fricción y provocando el deslizamiento del embrague. El enfoque correcto es aplicar un película muy fina de grasa para altas temperaturas a la superficie de deslizamiento únicamente, no a la cara del rodamiento ni al área del disco de fricción.

3. Contaminación por fugas de petróleo

La carcasa del embrague es un ambiente sellado, pero dos fuentes principales de fugas de aceite pueden introducir contaminación: el sello principal trasero (lado del motor) y el sello del eje de entrada de la transmisión (lado de la caja de cambios). Ambos sellos miran hacia el disco del embrague y el cojinete de desembrague. Cuando cualquiera de los sellos pierde aceite, aunque sea una pequeña cantidad, el aceite migra a través del volante, el disco del embrague, la placa de presión y, finalmente, llega al cojinete de desembrague.

La contaminación por aceite daña el cojinete de desembrague de dos maneras. Primero, el aceite actúa como solvente, eliminando la grasa del rodamiento sellado. En segundo lugar, el aceite saturado con subproductos de la combustión o aditivos del aceite para engranajes reacciona químicamente con la grasa y los componentes de acero del rodamiento, provocando picaduras de corrosión en las pistas de rodadura. Las pistas de rodadura picadas generan el ruido sordo o gruñido característico que los mecánicos asocian con un desgaste. cojinete de desecho .

El principio de reparación fundamental aquí: si reemplaza un cojinete de desembrague en un vehículo con una fuga de aceite conocida, el nuevo cojinete fallará prematuramente a menos que se solucione primero la fuente de la fuga. Muchas fallas repetidas atribuidas a rodamientos "defectuosos" son en realidad el resultado de un sello principal trasero no fijado.

4. Errores de instalación y desalineación

un release bearing must sit perfectly parallel to the pressure plate's diaphragm spring fingers. Any angular misalignment — even as little as 0,5–1,0 mm de contacto descentrado: crea una distribución desigual de la carga entre los elementos rodantes del rodamiento. Algunas bolas o rodillos soportan una parte desproporcionada de la carga, lo que provoca fatiga localizada, desconchamiento y, finalmente, colapso del rodamiento.

La desalineación tiene varias causas fundamentales:

• un worn or bent clutch fork that no longer pushes the bearing squarely
• un worn pilot bearing (the small bearing at the center of the flywheel or crankshaft) that allows the transmission input shaft to wander
• un bent or incorrectly torqued pressure plate bolts leading to a cocked pressure plate
• No utilizar una herramienta de alineación al instalar el disco de embrague, dejar el disco descentrado y sacar el resorte del diafragma de su posición plana
• un damaged or worn transmission bell housing that no longer centers the gearbox to the engine block

Los instaladores de embrague profesionales siempre verifican el descentramiento de la campana con un indicador de cuadrante antes de instalar un nuevo kit de embrague. El descentramiento de la carcasa de la campana normalmente debe estar dentro de 0,005 pulgadas (0,127 mm) de verdad. Si excede eso, la fuente de la desalineación debe corregirse antes de instalar los nuevos componentes.

5. Vibración, cargas de impacto y conducción agresiva

La conducción de alto rendimiento, el uso en pista y los frecuentes arranques bruscos imponen cargas de impacto en el cojinete de desembrague que superan con creces lo que el componente fue diseñado para el uso estándar en carretera. Cada evento de lanzamiento brusco envía un fuerte pico de fuerza a través del rodamiento cuando se activa el embrague. Con el tiempo, estas cargas de impacto causan fatiga subsuperficial en las pistas de rodadura del rodamiento, un modo de falla conocido como desconchado, donde las escamas de acero endurecido se desprenden de la superficie de la pista de rodadura.

Los vehículos que se conducen por caminos en mal estado, en particular los camiones y los SUV que operan fuera de la carretera, pueden experimentar vibraciones adicionales que resuenan a través del tren motriz y en el conjunto del embrague. Si bien el rodamiento está algo protegido por los resortes de torsión del disco de embrague, la vibración sostenida fatiga gradualmente la jaula del rodamiento, particularmente en diseños más antiguos que utilizan jaulas de acero estampado en lugar de jaulas mecanizadas o de polímero.

Para aplicaciones de rendimiento, actualizar a un cojinete de liberación de alta resistencia con una jaula de acero forjado o mecanizado, elementos de bolas más grandes y grasa para temperaturas más altas es una necesidad práctica más que una actualización opcional.

6. Ingreso de humedad, corrosión y envejecimiento

En vehículos que experimentan importantes cambios de temperatura estacionales, la humedad puede condensarse dentro de la carcasa del embrague durante el clima frío. Esa humedad ataca la superficie exterior del cojinete de desembrague y, con el tiempo, penetra en los sellos del cojinete, mezclándose con la grasa interna y provocando la oxidación de las pistas de acero. Las picaduras por corrosión aceleran drásticamente la fatiga de los elementos rodantes: un rodamiento con picaduras incluso leves en la pista de rodadura tiene una vida útil que puede prolongarse. 60-70% más corto que un equivalente sin deshuesar.

Los vehículos almacenados durante períodos prolongados (vehículos de temporada, clásicos, coches de proyecto) son especialmente vulnerables. Después de un largo período de almacenamiento sin funcionamiento, la grasa del rodamiento puede congelarse o separarse, dejando las pistas de rodadura desprotegidas cuando el vehículo vuelve a funcionar. En estos casos, reemplazar el cojinete de desembrague como algo habitual durante cualquier servicio de reacondicionamiento de almacenamiento prolongado es un buen mantenimiento preventivo en lugar de un costo innecesario.

Síntomas: cómo reconocer un cojinete de desembrague defectuoso

Detectar la falla del cojinete de desembrague temprano puede evitar que el daño se produzca en cascada en la placa de presión y el disco del embrague, componentes cuyo reemplazo cuesta mucho más. Los síntomas siguen una progresión bastante predecible:

un critical diagnostic distinction: noise that occurs only when the clutch pedal is depressed and disappears when the pedal is released almost always points to the cojinete de desecho . El ruido que se produce cuando se suelta el pedal y desaparece cuando se presiona generalmente indica un cojinete piloto desgastado. Hacer bien esta distinción evita diagnósticos erróneos y un reemplazo completo innecesario del embrague.

Algunos conductores también notan que el punto de enganche del embrague cambia; por lo general, se mueve más arriba en el recorrido del pedal a medida que se desgasta el cojinete. Esto sucede porque el cojinete desgastado ya no empuja los dedos del resorte del diafragma hasta su punto de liberación diseñado, lo que requiere un recorrido adicional del pedal para desacoplar completamente el embrague.

Tipos de cojinetes de desembrague y sus características de falla

No todos los cojinetes de desembrague están construidos de la misma manera y los diferentes diseños tienen distintos modos de falla que vale la pena comprender al seleccionar un reemplazo.

Rodamiento de contacto angular estándar

El tipo más común en turismos. Utiliza una sola fila de bolas en disposición de contacto angular, capaz de manejar cargas tanto radiales como axiales (empuje). La capacidad de carga axial es particularmente importante porque al soltar el embrague se genera una carga de empuje significativa a medida que el rodamiento empuja contra el resorte de diafragma. Los rodamientos de contacto angular estándar fallan principalmente por descomposición de la grasa, picaduras en las pistas de rodadura y fatiga de la jaula.

Rodamiento del cilindro esclavo concéntrico (CSC)

El cilindro esclavo concéntrico, que se encuentra en muchos vehículos modernos con accionamiento de embrague hidráulico, integra el cojinete de liberación directamente en un conjunto de pistón hidráulico montado en la carcasa del eje de entrada de la transmisión. El rodamiento siempre está en contacto con el resorte de diafragma, mantenido por presión hidráulica en lugar de una horquilla mecánica. Este diseño reduce las cargas de impacto generadas por el acoplamiento de las horquillas, pero introduce un modo de falla único: falla del sello hidráulico dentro del propio CSC, provocando fugas de fluido que contaminan el rodamiento y el disco del embrague. Debido a que el rodamiento CSC no se puede reemplazar por separado en la mayoría de los diseños, se debe reemplazar todo el conjunto, a un costo típico de $80–$200 solo por la pieza , significativamente más que un cojinete de desembrague convencional.

Cojinete de liberación autocentrante

Se utiliza en aplicaciones donde se espera una ligera desalineación o es difícil eliminarla por completo (común en camiones comerciales, equipos pesados ​​y algunas maquinarias agrícolas). El rodamiento tiene un soporte flotante que le permite autoalinearse con el centro del resorte del diafragma. Este diseño es considerablemente más tolerante a desalineaciones menores, pero aun así falla debido a la contaminación y la degradación de la grasa, a menudo con kilometrajes totales más altos que los rodamientos estándar porque la acción de autocentrado previene la sobrecarga localizada que causa la desalineación en los diseños de soporte fijo.

Rodamiento de cara de contacto sólido

Los vehículos más antiguos a veces utilizaban un rodamiento con cara de contacto de carbono en lugar de un rodamiento con elementos rodantes. La cara de grafito de carbono presionaba directamente contra los dedos giratorios del resorte del diafragma y se desgastaba gradualmente con el tiempo. Estos cojinetes fallan por simple desgaste mecánico de la cara de carbono (generalmente generando un fino polvo negro dentro de la campana) y por agrietamiento del carbono debido al choque térmico. Los rodamientos con cara de carbono rara vez se ven en vehículos de nueva producción, pero siguen siendo comunes en aplicaciones de automóviles antiguos y clásicos.

¿Qué sucede cuando se ignora un rodamiento de liberación defectuoso?

Continuar conduciendo con un cojinete de desembrague desgastado no es sólo una molestia por ruido: crea una cascada de daños secundarios que aumentan significativamente los costos de reparación. La secuencia de eventos es predecible:

1. El cojinete desgastado comienza a hacer contacto con el resorte del diafragma de manera desigual, lo que hace que los dedos del resorte se desgasten a diferentes velocidades. El desgaste desigual de los dedos del resorte cambia la sensación de acoplamiento del embrague y reduce progresivamente la fuerza de sujeción en el disco del embrague.
2. uns the bearing continues to degrade, its cage fractures. Fragments of the cage, balls, or raceways scatter inside the bell housing. These fragments can wedge between the clutch disc and flywheel or pressure plate, scoring the friction surfaces and the flywheel face.
3. un flywheel that has been scored or thermally damaged from contact with bearing debris must either be resurfaced (if within manufacturer tolerances) or replaced. Flywheel replacement on many vehicles costs $200–$500 por la pieza además de la mano de obra para retirar y reinstalar la transmisión, que ya es necesaria para el trabajo del embrague, pero el reemplazo del volante agrega tiempo y costo de piezas.
4. En casos extremos, el bloqueo del cojinete bloquea el mecanismo de liberación en la posición desenganchada. El vehículo no se puede conducir y es necesario retirar la transmisión para liberar el conjunto atascado.

La diferencia de costo entre reemplazar solo el cojinete de liberación (generalmente $150–$400 en mano de obra más $20–$80 por el rodamiento ) y reemplazar el kit de embrague completo, incluido el repavimentado del volante (normalmente $800–$1,800 en total ) ilustra por qué el diagnóstico temprano y el reemplazo oportuno son económicamente sólidos. El costo de mano de obra para acceder al embrague es el mismo en cualquier escenario (la transmisión debe salir), por lo que la única variable es el costo de las piezas.

Cómo hacer que un nuevo cojinete de desembrague dure más

La prevención es sencilla una vez que se comprenden las causas fundamentales. Las siguientes prácticas se aplican tanto para extender la vida útil de un rodamiento original como para proteger un reemplazo recién instalado:

Eliminar el hábito de pisar el pedal

Cuando no esté haciendo cambios activamente, mantenga el pie izquierdo en el pedal muerto (el piso que descansa a la izquierda del embrague) en lugar de en el pedal del embrague. Este es el cambio de comportamiento más impactante para extender la vida útil del cojinete de desembrague. Los conductores que hacen la transición de vehículos con transmisión automática a manual a menudo desarrollan el hábito de descansar el pie porque el pie izquierdo no tiene nada que hacer; romper con este hábito debe ser la primera prioridad.

Repare las fugas de aceite antes de reemplazar el rodamiento

unlways inspect the rear main seal and transmission input shaft seal before or during clutch work. Both seals are accessible with the transmission removed — the same step required to reach the release bearing — so replacing worn seals at the same time adds minimal extra cost while protecting the new bearing from contamination.

Reemplace el kit de embrague completo como un conjunto

Dado que el costo de mano de obra para acceder al embrague es fijo, rara vez es aconsejable reemplazar solo el cojinete de desembrague y dejar en su lugar un disco de embrague viejo y una placa de presión. Un disco de embrague que se haya desgastado hasta unos pocos milímetros de su límite de desgaste necesitará ser reemplazado dentro de otras 20 000 a 30 000 millas, lo que requerirá el mismo desmontaje costoso. La mayoría de los mecánicos profesionales y los manuales de servicio OEM recomiendan reemplazar el disco del embrague, la placa de presión, el cojinete de liberación y el cojinete piloto como un juego completo para maximizar el intervalo entre los servicios del embrague.

Utilice una herramienta de alineación durante la instalación

un clutch disc alignment tool — a plastic or metal dummy input shaft that fits through the clutch disc hub and into the pilot bearing — is an inexpensive tool (typically under $15) that ensures the disc is perfectly centered before the pressure plate is torqued down. Skipping this step is one of the most common installation errors that leads to premature release bearing failure from misalignment.

Lubrique correctamente la manga del eje de entrada

unpply a thin, even film of grasa para rodamientos de alta temperatura al manguito del eje de entrada de la transmisión donde se desliza el cojinete de liberación. La película debe ser tan delgada que sea casi invisible; un error común es aplicar demasiada grasa, que luego sale disparada y contamina el disco del embrague. Nunca aplique grasa a la cara de contacto del rodamiento ni a los dedos del resorte del diafragma.

Comprobar el descentramiento de la carcasa de la campana

Si el vehículo tiene un historial de fallas prematuras en los componentes del embrague, particularmente si se trata de un segundo o tercer reemplazo del cojinete de desembrague, verificar el descentramiento del orificio de la campana con un indicador de cuadrante es un paso de diagnóstico que vale la pena. Descentramiento que excede las especificaciones del fabricante (comúnmente 0,005 a 0,010 pulgadas ) indica una carcasa de campana doblada o dañada que debe corregirse para evitar que vuelva a ocurrir.

Elegir el cojinete de liberación de repuesto adecuado

El mercado de cojinetes de desembrague de repuesto abarca desde piezas de calidad económica obtenidas en instalaciones de fabricación de bajo costo hasta cojinetes equivalentes a OEM y de alto rendimiento con una calidad de construcción significativamente mayor. Las diferencias son significativas:

Para los conductores diarios estándar en condiciones de uso normal, la opción práctica es un rodamiento equivalente al OEM de un proveedor acreditado (SKF, FAG, LUK, Sachs, NSK, JTEKT). La diferencia de precio entre un rodamiento económico de $15 y un rodamiento equivalente al OEM de $45 es insignificante en comparación con el costo de mano de obra de $400 a $800 para acceder al embrague, por lo que usar la pieza de mayor calidad tiene claramente sentido económico.

Para vehículos de alto rendimiento, aplicaciones de remolque o cualquier vehículo donde las temperaturas del embrague aumentan regularmente, especificar un cojinete de liberación de alta resistencia Clasificado para cargas térmicas y mecánicas más altas es una inversión que vale la pena. Varios fabricantes de embragues especializados ofrecen kits completos que combinan una placa de presión de rendimiento y un disco de embrague con un cojinete de desembrague de alta resistencia combinado, lo que garantiza que todos los componentes estén diseñados para trabajar juntos al mismo nivel de rendimiento.

Preguntas frecuentes sobre fallas en el cojinete de desembrague

¿Puede una falla en el cojinete de desembrague dañar la transmisión?

Rara vez directamente, pero sí: en escenarios de fallas catastróficas donde los fragmentos del cojinete se dispersan dentro de la campana, los desechos pueden rayar el eje de entrada de la transmisión o dañar el retenedor del cojinete delantero. En la mayoría de los casos, el daño se limita a los propios componentes del embrague (disco, plato de presión, volante). Sin embargo, operar un vehículo con un cojinete de liberación defectuoso aumenta el riesgo de daños mayores, por lo que el reemplazo rápido es siempre el camino más seguro.

¿Es posible reemplazar solo el cojinete de desembrague sin reemplazar el embrague completo?

Técnicamente sí, pero en la práctica depende de la vida útil restante del disco de embrague. Si al disco del embrague todavía le queda material de fricción sustancial y la placa de presión no muestra signos de desgaste, es defendible reemplazar solo el cojinete de desembrague. Sin embargo, en la mayoría de los casos del mundo real, el disco del embrague y la placa de presión habrán acumulado un desgaste significativo cuando falle el rodamiento, lo que hace que el reemplazo del kit completo sea la opción económicamente más inteligente dado el costo fijo de la mano de obra.

¿Un cojinete de desembrague defectuoso hace ruido todo el tiempo o sólo cuando se pisa el pedal?

En un sistema de enlace mecánico o de cable, el cojinete de liberación solo está en contacto con el resorte del diafragma cuando se presiona el pedal, por lo que el ruido generalmente ocurre solo cuando se presiona el pedal. En los sistemas hidráulicos con cilindro esclavo concéntrico, el rodamiento está en contacto ligero constante, por lo que el ruido puede estar presente en todo momento. De cualquier manera, el ruido cambia de carácter (normalmente se vuelve más fuerte o más chirriante) cuando aumenta la carga del pedal.

¿Cuánto cuesta reemplazar un cojinete de desembrague?

El rodamiento en sí cuesta $20–$150 dependiendo del vehículo y del grado del rodamiento. La mano de obra normalmente funciona $400–$800 en talleres independientes y algo más en concesionarios, porque hay que quitar la transmisión. Costo total del reemplazo solo del rodamiento: aproximadamente entre $450 y $950. Un kit de embrague completo que incluye disco, placa de presión, cojinete de desembrague y cojinete piloto agrega entre $150 y $400 en piezas, lo que eleva el total a aproximadamente entre $600 y $1400 por un trabajo completo de embrague en la mayoría de los vehículos de pasajeros.

¿Se puede volver a engrasar y reutilizar un cojinete de desembrague?

No. Los cojinetes de desembrague modernos son unidades selladas y preengrasadas que no se pueden reparar. Una vez que la grasa interna se haya degradado y las pistas de rodadura hayan comenzado a picarse o corroerse, se debe reemplazar el rodamiento. Incluso si un rodamiento parece girar libremente con la mano, el daño interno a las superficies de las pistas provocará fallas bajo las cargas más altas del funcionamiento normal. Volver a engrasar el exterior de la carcasa del cojinete no ayuda y puede introducir contaminación.

¿Cuál es la diferencia entre un rodamiento de desecho y un rodamiento de liberación?

"Cojinete de desembrague" y "cojinete de desembrague" se refieren exactamente al mismo componente. "Rodamiento de desecho" es el término coloquial en inglés americano muy utilizado en talleres y entre los mecánicos de bricolaje. "Cojinete de desembrague" es la designación de ingeniería más formal y el término utilizado en la mayoría de los manuales de servicio y catálogos de piezas de los OEM. Ambos términos describen el conjunto de cojinetes que acciona el resorte del diafragma de la placa de presión cuando se presiona el pedal del embrague.
