¿Cuál es la diferencia entre un cojinete de desembrague y un cojinete de desembrague?

Si alguna vez se ha preguntado si un cojinete de desembrague y un cojinete de desembrague son partes diferentes, la respuesta es simple: son exactamente el mismo componente . "Cojinete de desembrague" es el término estadounidense más antiguo y coloquial, mientras que "cojinete de desembrague" es el nombre técnicamente preciso y reconocido internacionalmente que se utiliza en manuales de ingeniería, catálogos de piezas y documentación OEM. Los mecánicos en Norteamérica suelen utilizar ambos términos indistintamente y los proveedores de repuestos los enumeran como el mismo SKU. No existe ninguna diferencia funcional, estructural o posicional entre los dos, sólo una diferencia en la convención de nomenclatura.

Dicho esto, comprender qué hace realmente un cojinete de desembrague, cómo falla, qué tipos existen y cuándo reemplazarlo es mucho más valioso que clasificar la nomenclatura. Este artículo cubre todo, desde el funcionamiento básico hasta el diagnóstico avanzado.

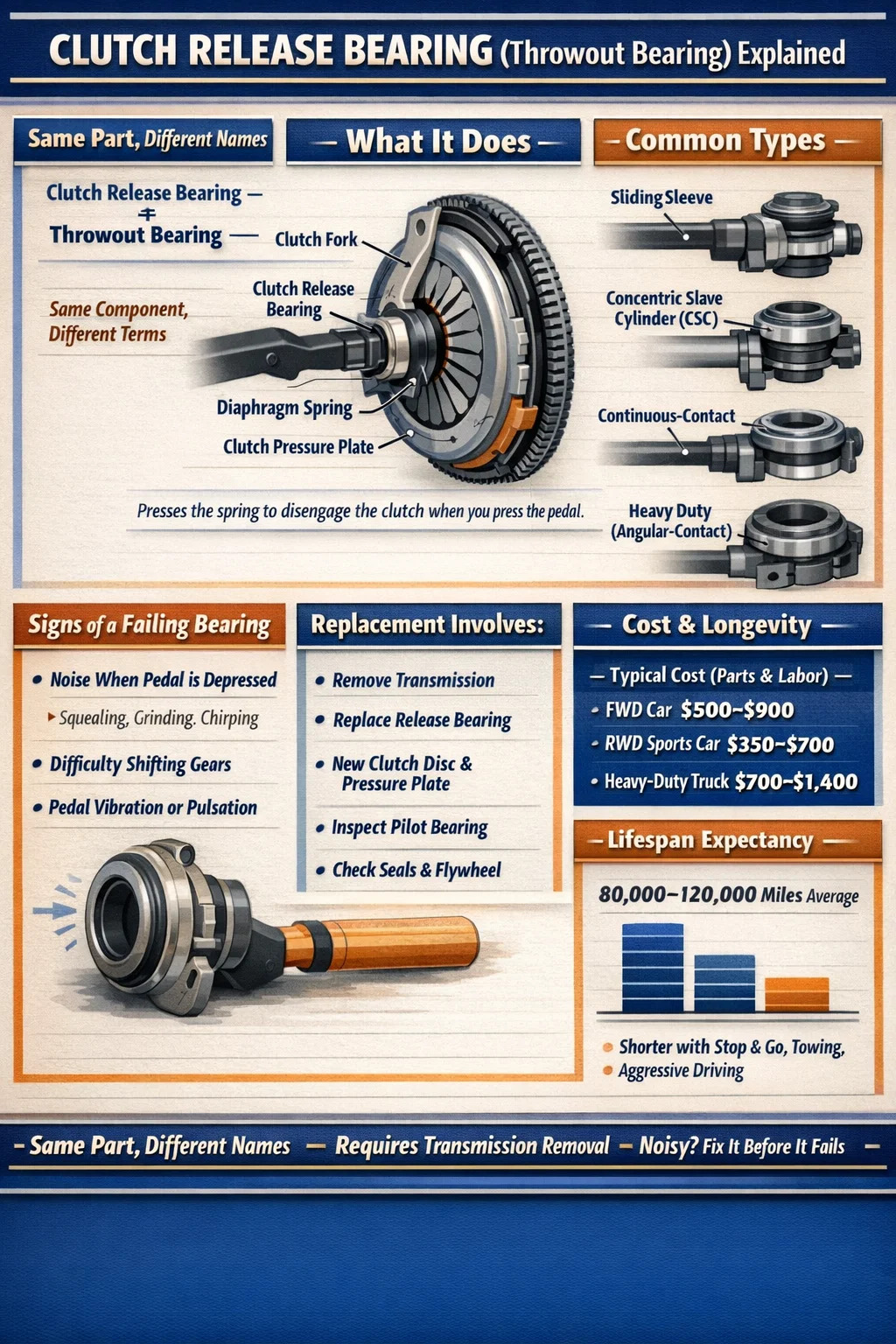

¡Qué Cojinete de liberación del embrague realmente lo hace

El cojinete de desembrague, también llamado cojinete de desembrague, se asienta en el manguito del eje de entrada de la transmisión, directamente frente al conjunto de la placa de presión del embrague. Su trabajo es actuar como interfaz mecánica entre la horquilla del embrague estacionario (o cilindro esclavo hidráulico) y los dedos giratorios de la placa de presión o el resorte del diafragma.

Cuando presiona el pedal del embrague, la horquilla empuja el cojinete de liberación hacia adelante a lo largo del eje de entrada. El cojinete hace contacto con las puntas de los dedos del resorte del diafragma en la placa de presión. Debido a que la placa de presión gira con el volante del motor y la horquilla está estacionaria, el cojinete debe girar libremente y al mismo tiempo transmitir fuerza axial (hacia adelante). Esa combinación (transferencia de carga axial mientras gira) es lo que define un cojinete de empuje, que es exactamente lo que es un cojinete de desembrague.

La presión aplicada a través del cojinete fuerza al resorte del diafragma a flexionarse hacia adentro, lo que libera la fuerza de sujeción sobre el disco del embrague. Luego, el disco puede girar libremente entre la placa de presión y el volante, desconectando la potencia del motor del eje de entrada de la transmisión. Suelte el pedal y el resorte retrocederá, sujetando nuevamente el disco y volviendo a acoplar la transmisión.

En un turismo típico, el pedal del embrague se pisa miles de veces al año. Un conductor que viaja en un tráfico con paradas y arranques podría pisar el pedal del embrague más de 30.000 veces al año . El cojinete de liberación debe soportar esa carga repetitiva a través de temperaturas extremas, vibraciones y presiones variables del pedal.

Por qué existe el nombre "cojinete de desecho"

El término "desplazamiento" proviene de la acción del componente: cuando se presiona el embrague, el cojinete sale físicamente expulsado (empujado hacia adelante) hacia la placa de presión. Esta descripción mecánica tenía sentido intuitivo para los primeros mecánicos de automóviles y se incorporó al vocabulario del taller estadounidense a lo largo del siglo XX.

Los fabricantes europeos y japoneses, así como las normas técnicas SAE, han estandarizado desde hace mucho tiempo el "cojinete de desembrague" porque describe la función en lugar del movimiento. Cuando el cojinete se acopla al resorte del diafragma, hace que se suelte el embrague. "Cojinete de desembrague" es ahora el término dominante en:

• Catálogos de piezas OEM de Toyota, Volkswagen, Ford, GM y BMW
• Proveedores de posventa, incluidos SKF, LuK, Sachs y Timken
• Documentación técnica SAE e ISO
• Manuales de servicio de fabricantes producidos después de 1985 aproximadamente.

En el día a día, en el taller se entiende perfectamente el concepto de "cojinete de desecho", especialmente en los Estados Unidos. Ninguno de los términos es incorrecto; simplemente reflejan diferentes tradiciones de nombrar la misma parte.

Tipos de cojinetes de desembrague

No todos los cojinetes de desembrague son idénticos. Existen varios diseños distintos, cada uno de ellos adecuado para diferentes configuraciones de transmisión y sistemas de accionamiento.

Tipo de funda deslizante (más común)

Este es el diseño estándar que se encuentra en la mayoría de los vehículos de tracción trasera con varillaje mecánico o embragues accionados por cable. La unidad de rodamiento se monta sobre un manguito de plástico o metal que se desliza a lo largo del tubo guía del eje de entrada de la transmisión. Una horquilla de embrague, generalmente una palanca en forma de Y que gira sobre un perno esférico dentro de la campana, empuja el manguito y el cojinete hacia adelante cuando se pisa el pedal. La mayoría de los camiones y coches deportivos nacionales desde la década de 1960 hasta la actualidad todavía utilizan esta disposición.

Tipo de cilindro esclavo concéntrico (CSC)

Los vehículos modernos con tracción delantera y muchos automóviles de alto rendimiento utilizan un cilindro esclavo concéntrico, que integra el actuador hidráulico y el cojinete de liberación en una sola unidad que se monta directamente en la carcasa de la transmisión, rodeando el eje de entrada. Cuando se aplica presión hidráulica a través del pedal del embrague, el pistón dentro del CSC empuja el rodamiento hacia adelante contra el resorte del diafragma. Este diseño elimina la horquilla externa, reduce la cantidad de piezas móviles y mejora la sensación del pedal. Vehículos como el Honda Civic, el Volkswagen Golf (MkV en adelante) y el Ford Focus utilizan cojinetes de desembrague tipo CSC. La desventaja: cuando falla el rodamiento o el sello hidráulico, generalmente se debe reemplazar todo el conjunto del CSC y es necesario retirar la transmisión para acceder.

Tipo de contacto continuo (autocentrado)

Algunos fabricantes diseñan cojinetes de desembrague para permanecer en contacto ligero y constante con los dedos del resorte del diafragma en todo momento, incluso cuando el embrague está completamente acoplado. Esto elimina el pequeño espacio de recorrido que existe en las configuraciones convencionales y hace que la respuesta del pedal se sienta más inmediata. También significa que el rodamiento gira continuamente a la velocidad del motor, lo que requiere materiales de rodamiento de mayor calidad y un mejor sellado. LuK y Sachs ofrecen rodamientos de contacto continuo como accesorios OEM en varios vehículos europeos.

Tipo de rodamiento de bolas de contacto angular

Las aplicaciones de vehículos comerciales y de servicio pesado (semirremolques, camionetas diésel grandes, equipos agrícolas) utilizan rodamientos de bolas de contacto angular o rodamientos de rodillos cónicos dentro de la carcasa del cojinete de liberación. Estos proporcionan una capacidad de carga axial sustancialmente mayor que los rodamientos rígidos de bolas de una hilera utilizados en los turismos. Un embrague de camión Clase 8 puede requerir más de 600 libras de fuerza de pedaleo desengranarse sin asistencia hidráulica, y el cojinete de liberación debe manejarlo repetidamente.

Cómo reconocer un cojinete de desembrague defectuoso

Un cojinete de desembrague desgastado o defectuoso produce síntomas característicos que generalmente son fáciles de identificar una vez que sabes qué escuchar y sentir.

Ruido cuando se pisa el pedal

Este es el indicador más confiable de un cojinete de desembrague defectuoso. Un chirrido, chirrido, chirrido o traqueteo que aparece específicamente cuando pisas el pedal del embrague y desaparece cuando lo sueltas apunta directamente al cojinete de desembrague. El ruido generalmente ocurre porque las pistas internas del rodamiento se han desgastado, la grasa se ha secado o el retenedor del rodamiento se ha agrietado. En un sistema convencional accionado por horquilla, el rodamiento sólo se carga cuando el pedal está pisado, por lo que el sonido está estrechamente relacionado con la posición del pedal.

Con los diseños de contacto continuo, el rodamiento gira todo el tiempo, por lo que el ruido puede estar presente constantemente y volverse más fuerte o cambiar de tono a medida que aumenta la fuerza del pedal.

Dificultad para acoplar o desacoplar el embrague

Si el rodamiento se ha atascado o colapsado parcialmente, es posible que no se desplace suavemente a lo largo del manguito del eje de entrada, lo que hace que el embrague se sienta rígido, desigual o impreciso. En casos extremos, el rodamiento puede atascarse e impedir el desenganche total, dificultando o imposibilitando los cambios de marcha. Un rodamiento completamente agarrotado también puede dañar los dedos del resorte del diafragma debido a un contacto desigual, lo que agrava significativamente el costo de reparación.

Vibración o pulsación del pedal del embrague

Cuando los componentes internos del rodamiento se han desgastado de manera desigual, el pedal puede transmitir una vibración o una sensación de pulsación a través del varillaje de la horquilla. Esto es diferente de la retroalimentación normal del "punto de compromiso" que sienten la mayoría de los conductores. Vale la pena investigar de inmediato una vibración pulsante que se produce durante todo el recorrido del pedal, no sólo en el punto de enganche.

Inspección visual durante el servicio del embrague

Cada vez que se retira la transmisión para reemplazar el embrague, se debe inspeccionar el cojinete de liberación. Compruebe por:

• Rotación brusca o resistente cuando se gira a mano.
• Rayaduras, grietas o decoloración visibles en la cara de contacto
• Almohadillas de contacto desgastadas, desconchadas o faltantes en los dedos de la horquilla (cuando corresponda)
• Se tambalea o juega en el conjunto del rodamiento cuando se presiona axialmente
• Contaminación por aceite: esto sugiere una fuga en el sello del eje de entrada que también debe abordarse

Dado que el acceso requiere la eliminación de la transmisión, Prácticamente todos los técnicos profesionales reemplazan el cojinete de desembrague cada vez que se reemplazan el disco del embrague y la placa de presión. , independientemente de si el rodamiento presenta síntomas. El costo de mano de obra del trabajo excede con creces el costo del cojinete en sí (generalmente entre $ 15 y $ 60 para la mayoría de las aplicaciones de automóviles de pasajeros) y la instalación de un nuevo cojinete elimina la posibilidad de tener que tirar de la transmisión nuevamente 20,000 millas más tarde para un cojinete que estaba en el límite en el momento del servicio del embrague.

Cojinete de desembrague frente a otros componentes del embrague: lo que se confunde

Debido a que el cojinete de desembrague es parte de un sistema de embrague más grande, sus síntomas pueden superponerse (o quedar enmascarados) por fallas en componentes adyacentes. Comprender lo que hace cada parte ayuda a aislar la falla real.

Cojinete de liberación frente a cojinete piloto/buje piloto

El cojinete piloto o casquillo piloto es un cojinete pequeño presionado en el centro del cigüeñal o volante. Soporta la punta delantera del eje de entrada de la transmisión, manteniéndolo centrado y evitando la flexión bajo carga. A diferencia del cojinete de desembrague, el cojinete piloto sólo está bajo tensión cuando el embrague está desconectado — cuando el eje de entrada gira a una velocidad diferente a la del cigüeñal. Un cojinete piloto defectuoso produce ruido durante los cambios de marcha o cuando se mantiene presionado el embrague en una parada (como esperar en un semáforo con la transmisión en primera marcha). Si al eliminar la presión del rodamiento se detiene el ruido, es más probable que el problema esté en el rodamiento piloto que en el rodamiento de liberación.

Cojinete de liberación frente a placa de presión

La placa de presión proporciona fuerza de sujeción para sujetar el disco del embrague contra el volante. Una placa de presión desgastada a menudo causa deslizamiento del embrague, donde las RPM del motor aumentan sin el correspondiente aumento en la velocidad del vehículo, particularmente cuando se acelera mucho. Por el contrario, un cojinete de desembrague defectuoso normalmente produce ruido o dificultad de acoplamiento en lugar de deslizamiento. Si nota que el embrague patina pero no hace ruido al pisar el pedal, lo más probable es que la placa de presión sea la culpable.

Cojinete de liberación frente a horquilla de embrague

La horquilla del embrague es la palanca que traduce el movimiento del pedal en fuerza axial sobre el cojinete de desembrague. Una horquilla de embrague agrietada o desgastada, o un perno de rótula de pivote desgastado, pueden provocar una sensación inconsistente del pedal, ruidos de traqueteo o, en casos graves, la pérdida total del accionamiento del embrague. A diferencia del ruido del cojinete de desembrague, el ruido de la horquilla del embrague suele ser más un ruido sordo o un traqueteo al comienzo del recorrido del pedal que un chirrido sostenido o un chirrido a mitad del recorrido.

Cojinete de liberación frente a cilindro esclavo (tipo externo)

En los sistemas accionados hidráulicamente que utilizan un cilindro esclavo externo (a diferencia de un CSC), el cilindro esclavo empuja mecánicamente la horquilla del embrague. Un cilindro esclavo externo con fugas o falla provoca que el pedal del embrague se hunda o se esponje, no ruido mecánico. Purgar el sistema hidráulico o inspeccionar si hay fugas de líquido en el cuerpo del cilindro esclavo generalmente confirmará este diagnóstico rápidamente.

Reemplazo del cojinete de desembrague: lo que implica el trabajo

No hay atajos para sustituir un cojinete de desembrague: la transmisión debe salir. En la mayoría de los vehículos con tracción trasera, este es un proceso sencillo pero que requiere mucha mano de obra y que suele tardar 3 a 6 horas para un mecanico experimentado. Los vehículos de tracción delantera con motores montados transversalmente y transejes integrados pueden requerir un desmontaje mucho mayor.

Procedimiento general para sistemas accionados por horquilla

1. Levante y apoye el vehículo de forma segura sobre soportes de gato o un elevador.
2. Desconecte el eje de transmisión o los ejes CV según sea necesario.
3. Desconecte el varillaje del embrague, la línea hidráulica o el cable en la transmisión.
4. Apoye la transmisión con un gato de transmisión y retire el travesaño.
5. Retire los pernos de la campana y deslice la transmisión hacia atrás fuera del eje de entrada.
6. Retire la horquilla del embrague del perno de rótula de pivote y deslice el cojinete de liberación fuera del manguito del eje de entrada.
7. Inspeccione la horquilla, la bola de pivote, el manguito del eje de entrada y los componentes del embrague. Reemplace según sea necesario.
8. Instale el nuevo cojinete de liberación (la mayoría encaja en los dedos de la horquilla o se engancha en el manguito) y reinstale todos los componentes en orden inverso.

Consideraciones específicas del CSC

El reemplazo del cilindro esclavo concéntrico sigue un procedimiento de extracción de transmisión similar, pero una vez que la transmisión está afuera, el CSC simplemente se desatornilla de la carcasa de la transmisión (generalmente de 2 a 4 pernos). La línea hidráulica debe desconectarse y purgarse el sistema después de la reinstalación. Algunas unidades CSC utilizan un conector hidráulico de conexión rápida; otros usan un perno banjo roscado. Reemplace siempre las arandelas de sellado de la línea hidráulica si son del tipo aplastante de cobre.

Una precaución clave con la instalación de CSC: No permita que el disco del embrague cuelgue sin soporte en el eje de entrada de la transmisión. mientras la transmisión vuelve a su lugar. Utilice una herramienta de alineación del embrague para mantener el disco centrado en el volante y apoye la punta de la transmisión con cuidado para evitar doblar el eje de entrada o dañar los sellos del pistón CSC.

Piezas para reemplazar al mismo tiempo

Dado que la transmisión ya está fuera de servicio, se deben evaluar y reemplazar los siguientes elementos si existe alguna duda sobre su estado:

• Disco de embrague y placa de presión (reemplazar como un juego combinado)
• Cojinete piloto o casquillo piloto
• Sello principal trasero (sello de aceite del cigüeñal)
• Sello del eje de entrada de la transmisión
• Horquilla de embrague (si está desgastada o agrietada)
• Perno de bola de pivote (si el casquillo está desgastado)
• Volante (restaurar o reemplazar si está rayado o agrietado por el calor)

¿Cuánto tiempo debe durar un cojinete de desembrague?

En condiciones normales de conducción, un cojinete de desembrague de calidad debería durar la vida útil del conjunto del embrague, normalmente 80.000 a 120.000 millas en un turismo conducido moderadamente. Algunos rodamientos, particularmente los utilizados en vehículos livianos conducidos principalmente en carreteras con embrague poco frecuente, pueden exceder las 150,000 millas sin fallar.

Varios factores aceleran el desgaste:

• Montar el pedal del embrague — apoyar el pie en el pedal mientras se conduce mantiene un contacto parcial entre el cojinete y el resorte del diafragma, provocando un desgaste continuo con poca carga. Este simple hábito puede reducir a la mitad la vida útil del cojinete de desembrague.
• Conducción frecuente con paradas y arranques — Los desplazamientos urbanos multiplican drásticamente los ciclos de embrague en comparación con el uso en carretera.
• Remolcar o transportar cargas pesadas — aumenta el esfuerzo del pedal y la fuerza axial que debe transmitir el rodamiento.
• Conducción agresiva o de alto rendimiento — Los arranques bruscos y repetidos sobrecargan todo el sistema de embrague, incluido el rodamiento.
• Mala calidad del rodamiento. — Los rodamientos de repuesto económicos que utilizan acero inferior o un sellado inadecuado se degradan significativamente más rápido que las unidades OEM o de repuesto premium de SKF, Timken o Sachs.
• Desalineación — un disco de embrague mal alineado o un eje de entrada doblado crea una carga lateral en el cojinete de desembrague que no está diseñado para soportar.

Elegir un cojinete de desembrague de repuesto

El mercado de repuestos ofrece una amplia gama de cojinetes de desembrague a diferentes precios. Comprender las diferencias ayuda a tomar una decisión más informada.

OEM versus mercado de repuestos

Los rodamientos OEM provienen del proveedor del equipo original o son equivalentes renombrados. Para vehículos de fabricantes que obtienen sus componentes de embrague de LuK (ahora parte del Grupo Schaeffler), Sachs o Valeo, un rodamiento equivalente al OEM de esos mismos fabricantes suele ser la mejor opción. Estos rodamientos se fabrican con las mismas especificaciones que los originales y utilizan la misma calidad de acero, sellado y grasa.

Los rodamientos genéricos o sin nombre provenientes de fabricantes de bajo costo suelen ser significativamente más baratos (a veces menos de $10), pero la variación en el control de calidad es sustancial. Los informes de fallas prematuras dentro de 10,000 a 20,000 millas son comunes con los rodamientos económicos, lo que hace que el ahorro de costos sea ilusorio dada la mano de obra requerida para la reinstalación.

Kits de embrague completos

Los proveedores de embragues más reputados (LuK, Sachs, Exedy, Valeo, ACT) venden kits de embrague completos que incluyen el disco de embrague, la placa de presión y el cojinete de desembrague como un juego combinado. Para la mayoría de los escenarios de reparación, comprar un kit tiene más sentido práctico que adquirir componentes individuales, ya que las piezas están diseñadas para funcionar juntas y la diferencia de precio suele ser modesta. Los precios de los kits para turismos comunes suelen oscilar entre $80 a $350 dependiendo de la aplicación del vehículo y el nivel de marca.

Aplicaciones de rendimiento

Los vehículos modificados que utilizan placas de presión de embrague mejoradas, que requieren una mayor fuerza del pedal, necesitan cojinetes de desembrague clasificados para cargas axiales más altas. Proveedores como ACT (Advanced Clutch Technology) y South Bend Clutch ofrecen cojinetes de desembrague de alta resistencia junto con sus kits de embrague de alto rendimiento. El uso de un cojinete de liberación estándar con una placa de presión de rendimiento de alta presión puede causar fallas prematuras del cojinete incluso con una conducción cuidadosa, porque la fuerza de contacto excede la clasificación de diseño del cojinete OEM.

Estimaciones de costos y mano de obra del cojinete de desembrague

Debido a que acceder al cojinete de liberación siempre requiere retirar la transmisión, el costo de la pieza en sí es un elemento menor del gasto total de reparación.

Estas estimaciones suponen únicamente el reemplazo del rodamiento. Cuando se reemplazan el disco de embrague y la placa de presión al mismo tiempo, lo cual es muy recomendable, agregue entre $100 y $400 para las piezas adicionales según el vehículo y el nivel de marca. El costo incremental de mano de obra es mínimo ya que el conjunto del embrague ya está expuesto.

¿Se puede conducir con un cojinete de desembrague defectuoso?

Esto depende de hasta qué punto se ha degradado el rodamiento. En las primeras etapas de la falla, cuando el único síntoma es un leve chirrido o chirrido cuando se pisa el pedal, el vehículo aún está completamente funcional y se puede conducir con cuidado. Sin embargo, continuar conduciendo sin abordar el problema acelera la falla y corre el riesgo de causar daños secundarios.

Si el cojinete se atasca por completo, puede bloquearse contra los dedos del resorte del diafragma e impedir que el embrague se desacople por completo. En ese punto, el vehículo no se puede cambiar de cualquier marcha en la que se encuentre actualmente, y la operación continua corre el riesgo de doblar o romper los dedos de la placa de presión, rayar la cara del volante o dañar el manguito del eje de entrada, todo lo cual aumenta drásticamente los costos de reparación.

El consejo práctico es: no ignores el ruido. Si escucha un chirrido o chirrido que está específicamente relacionado con la presión del pedal del embrague, programe la reparación antes de que la situación se convierta en una emergencia. Conducir de 2.000 a 3.000 millas adicionales con un rodamiento ruidoso pero aún funcional es una propuesta diferente a conducir 15.000 millas con la esperanza de que el problema se resuelva por sí solo.

Resumen: El cojinete de desembrague y el cojinete de desembrague son la misma pieza

Para reunir todo claramente:

• Un cojinete de desembrague y un cojinete de desembrague son componentes idénticos descritos con diferentes nombres. "Rodar de desecho" es el término coloquial estadounidense; "cojinete de desembrague" es la designación técnica estándar.
• El rodamiento actúa como una interfaz de empuje entre el sistema de accionamiento estacionario y la placa de presión giratoria, lo que permite el desacoplamiento del embrague.
• Existen múltiples tipos de diseños (manguito deslizante, cilindro esclavo concéntrico, contacto continuo y servicio pesado), cada uno de ellos adecuado para diferentes aplicaciones.
• El síntoma principal de un rodamiento defectuoso es el ruido específicamente cuando se pisa el pedal del embrague.
• El reemplazo siempre requiere la extracción de la transmisión; Se recomienda encarecidamente reemplazar todo el kit de embrague al mismo tiempo.
• La calidad importa: utilice rodamientos equivalentes a OEM de proveedores establecidos en lugar de la opción más barata disponible.
• La atención temprana a los síntomas previene daños secundarios y mantiene predecibles los costos totales de reparación.
