¿Qué ruido hace un cojinete de desembrague desgastado?

¿Cómo suena realmente un cojinete de desembrague desgastado?

un desgastado cojinete de desembrague (también llamado cojinete de desecho) comúnmente produce un Chirrido, chirrido o chirrido agudo que aparece específicamente al presionar el pedal del embrague. y desaparece cuando lo sueltas. Esta relación de encendido y apagado con el movimiento del pedal es la pista de diagnóstico más clara que separa un cojinete de desembrague defectuoso de otros ruidos de la transmisión. En algunos casos, el sonido cambia a un chirrido metálico áspero cuando el rodamiento ha pasado del chirrido al contacto físico entre componentes metálicos. Si escucha un gruñido o un estruendo constante que cambia de carácter en el momento en que su pie toca el pedal del embrague, la causa más probable es una falla en el cojinete de desembrague.

Comprender exactamente lo que está escuchando (y cuándo) le evita diagnosticar erróneamente el problema como un cojinete piloto desgastado, un cojinete del eje de entrada defectuoso o incluso un chirrido de la transmisión. Cada uno de ellos produce ruido en diferentes momentos y en diferentes condiciones. La firma de ruido del cojinete de liberación está directamente relacionada con la actuación del pedal, lo que lo convierte en uno de los componentes más sencillos de identificar de oído.

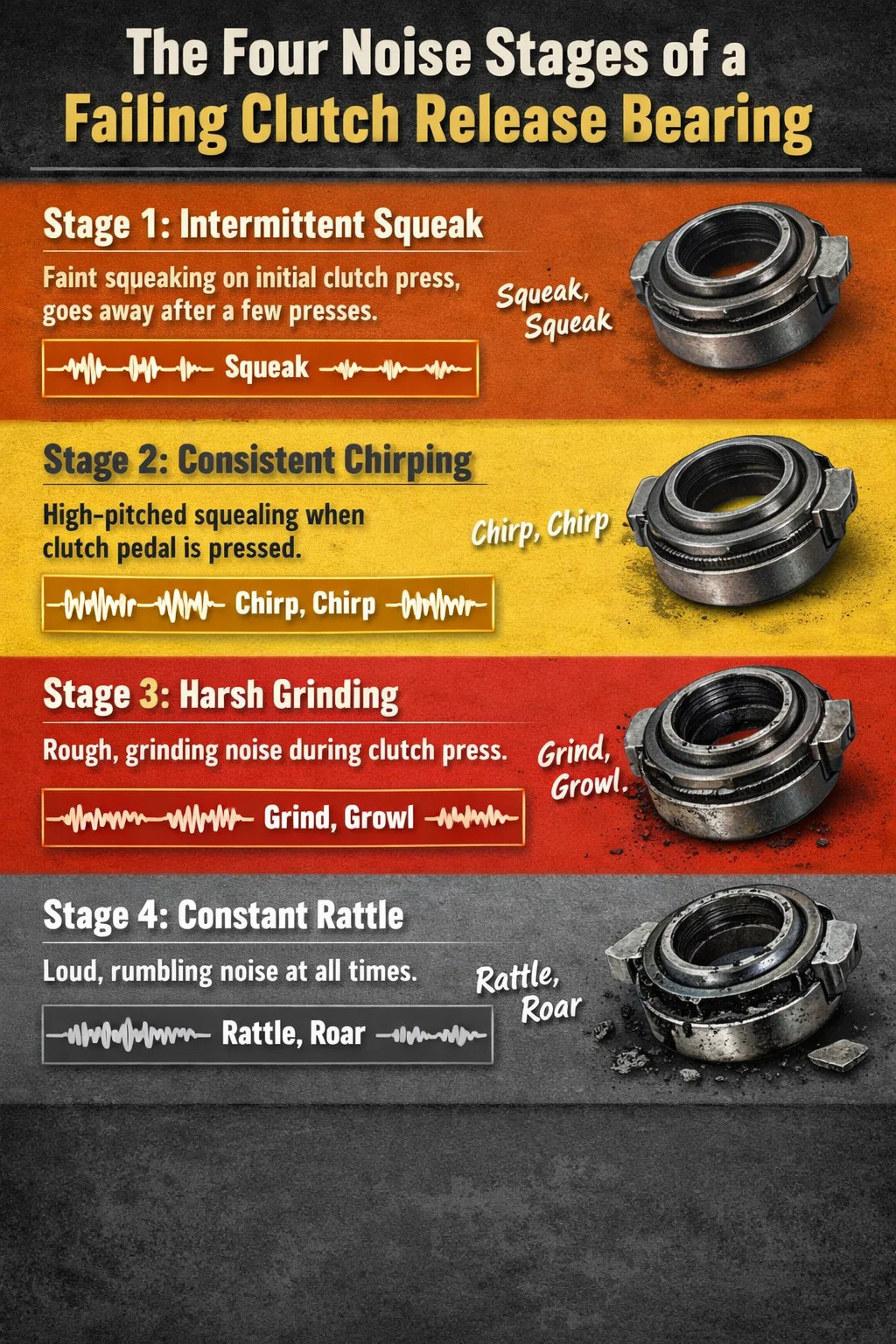

Las cuatro distintas etapas de ruido de un cojinete de desembrague defectuoso

El desgaste de los rodamientos rara vez se manifiesta de repente. El deterioro sigue un arco bastante predecible, desde sutil hasta catastrófico, y cada etapa produce una firma acústica diferente. Saber en qué etapa se encuentra le ayuda a medir la urgencia.

Etapa 1: chirrido intermitente

En la etapa más temprana, la lubricación dentro del rodamiento comienza a deteriorarse o secarse. Es posible que notes un leve chirrido solo en la primera presión del embrague después de que el auto haya estado parado durante la noche, y desaparece con unas pocas presiones una vez que el cojinete se calienta. Muchos conductores lo descartan como condensación matutina o transmisión fría. Es fácil ignorarlo, pero este es el momento más barato y menos disruptivo para abordar el problema: el reemplazo de rodamientos en este punto generalmente implica el menor daño colateral.

Etapa 2: chirridos o chirridos constantes al pisar el pedal

Esta es la etapa más comúnmente reportada. El ruido ahora es repetible: presione el pedal del embrague, escuche el chirrido; suelta el pedal y el ruido cesa . El sonido es de alta frecuencia, a veces descrito como el canto de un pájaro o el chirrido de un freno de bicicleta. Internamente, los elementos de bolas o rodillos del rodamiento están funcionando en seco y la jaula o las pistas comienzan a mostrar desgaste. En este punto el rodamiento es funcional pero se degrada. La mayoría de los mecánicos consideran que esta etapa es el umbral práctico para programar el reemplazo, ya que la progresión a la etapa 3 puede ocurrir rápidamente una vez que comienza el ruido constante.

Etapa 3: Molienda o gruñido fuerte

El chillido agudo se transforma en un sonido de chirrido o gruñido más bajo y áspero. Esto indica que los elementos rodantes dentro del rodamiento han comenzado a fracturarse o que las pistas del rodamiento están visiblemente rayadas. Se está produciendo contacto metal con metal. En esta etapa existe un riesgo real de que el rodamiento se atasque mientras se pisa el pedal del embrague. , lo que puede bloquear la horquilla del embrague en una posición desenganchada y dejarlo varado. La vibración transmitida a través del pedal del embrague a menudo aparece en esta etapa: un pulso o aspereza que se siente bajo los pies.

Etapa 4: Ruido continuo independientemente de la posición del pedal

Una vez que el rodamiento se ha colapsado hasta el punto en que está en contacto casi constante con los componentes circundantes, el ruido se hace presente independientemente de que se pise el pedal o no. En esta etapa, es posible que el cojinete se haya roto lo suficiente como para dañar la placa de presión, el disco del embrague o incluso el volante. Aquí los costes de reparación aumentan considerablemente. Un trabajo que podría haber costado entre $300 y $500 en piezas y mano de obra en las etapas 1 o 2 puede exceder entre $1200 y $1800 una vez que se tiene en cuenta el repavimentación o el reemplazo de la placa de presión y el volante.

Cómo confirmar que el ruido proviene del cojinete de desembrague

Debido a que una transmisión manual contiene varios cojinetes que pueden producir sonidos similares (el cojinete del eje de entrada, el cojinete o buje piloto y los cojinetes del contraeje), vale la pena realizar algunas comprobaciones simples antes de concluir que tiene un cojinete de desembrague defectuoso.

La prueba de prensa del pedal

Estacione el vehículo con el motor en marcha y la transmisión en punto muerto. Presione lentamente el pedal del embrague. Si un chirrido o chirrido comienza en el momento en que comienza a presionar y se detiene cuando suelta completamente el pedal, el cojinete de desembrague es el principal sospechoso. El ruido debe seguir consistentemente con el movimiento del pedal: más fuerte a medida que presiona más, potencialmente diferente en tono a diferentes profundidades del pedal dependiendo de cómo el rodamiento hace contacto con los dedos de la placa de presión.

Distinguir de un rodamiento del eje de entrada

un desgastado input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Distinguir de un cojinete o buje piloto

El cojinete piloto (o casquillo en muchos vehículos) se encuentra en el centro del volante y soporta la punta del eje de entrada de la transmisión. Un cojinete piloto desgastado generalmente produce ruido durante la fase de deslizamiento del embrague, cuando usted se aleja de una parada y el embrague está parcialmente acoplado. También puede producir un chirrido o gemido cuando la transmisión está en punto muerto con el motor en marcha, lo cual es diferente de la firma pura del cojinete de liberación al presionar el pedal.

Sentir la vibración

Coloque su mano ligeramente sobre la palanca de cambios mientras presiona lentamente el pedal del embrague. Un cojinete de liberación defectuoso a menudo transmite una vibración sutil o aspereza a través del tren motriz que se puede sentir en la palanca de cambios o en algunos vehículos en el piso cerca del túnel de transmisión. Esta retroalimentación táctil, combinada con el chirrido audible al pisar el pedal, apunta firmemente hacia el cojinete de liberación.

¿Por qué se desgastan los cojinetes de desembrague?

Comprender la causa raíz es importante porque algunos modos de falla se pueden prevenir y abordarlos extiende la vida útil del siguiente rodamiento.

Apoyar el pie en el pedal del embrague

Esta es la causa más común de falla prematura del cojinete de liberación. Incluso una presión de reposo muy ligera de 5 a 10 libras sobre el pedal del embrague mantiene el cojinete de desembrague girando contra los dedos del resorte del diafragma de la placa de presión. . En funcionamiento normal, el rodamiento solo se carga durante la fracción de segundo necesaria para cambiar de marcha. Un conductor que apoya el pie en el pedal del embrague en el tráfico puede añadir miles de rotaciones adicionales con carga por hora, acelerando drásticamente el desgaste. El kilometraje de por vida de un rodamiento impulsado de esta manera puede disminuir de 100 000 millas a menos de 30 000 millas.

Montar el embrague en las colinas

Mantener un vehículo estacionario en una pendiente equilibrando el embrague en lugar de usar el freno de mano mantiene el cojinete de desembrague bajo una carga continua y el disco del embrague en una condición de deslizamiento sostenido. Además de desgastar el rodamiento, esto también desgasta el disco del embrague y raya la cara del volante. Cinco minutos de mantenimiento de pendientes con esta técnica pueden imponer el mismo desgaste que docenas de millas de conducción normal.

Entrada de contaminación y humedad

Los rodamientos sellados modernos están prelubricados y diseñados para funcionar sin mantenimiento, pero los sellos se degradan con el tiempo, especialmente en vehículos que operan en ambientes húmedos, embarrados o polvorientos. Una vez que la humedad o la arena ingresan al rodamiento, el lubricante se ve comprometido y comienza el desgaste abrasivo. Los vehículos utilizados fuera de carretera o en regiones con una fuerte aplicación de sal a menudo muestran desgaste de los cojinetes de desembrague con kilometrajes significativamente más bajos que aquellos conducidos en condiciones limpias y secas.

Desalineación e instalación inadecuada

Un cojinete de desembrague que no esté perfectamente centrado en el retén del cojinete del eje de entrada, o una horquilla de embrague que esté doblada o desgastada en su punto de pivote, cargará el cojinete de manera desigual. Esto crea una condición de carga lateral para la que el rodamiento no está diseñado, lo que produce un desgaste rápido en un lado de la pista del rodamiento. La firma del ruido en este caso suele ser más un tic tac rítmico o un ruido metálico al pisar el pedal que un chirrido suave, lo que refleja la carga desigual.

Vida útil extendida sin reemplazo

Incluso con una técnica de conducción perfecta, un cojinete de desembrague es un elemento de desgaste. La mayoría de los fabricantes enumeran la vida útil del conjunto del embrague en el rango de 80,000 a 150,000 millas según el peso del vehículo, el tipo de transmisión y el patrón de uso . Los camiones pesados ​​y los vehículos utilizados para remolcar alcanzan el extremo inferior de ese rango más rápidamente. Muchos técnicos recomiendan reemplazar el cojinete de desembrague cada vez que se reemplaza el disco del embrague, ya que la mano de obra para acceder al cojinete representa la mayor parte del costo total del trabajo.

Comparación de ruidos: cojinete de desembrague frente a otros ruidos comunes del embrague

No todos los ruidos provenientes del área del embrague significan que el cojinete de desembrague está fallando. La siguiente tabla compara las fuentes de ruido más comunes y sus características para ayudar a acotar el diagnóstico.

Otros síntomas que acompañan a un cojinete de desembrague desgastado

El ruido es el indicador principal, pero un rodamiento de desecho defectuoso a menudo se presenta junto con otros síntomas que, en conjunto, constituyen un argumento más sólido para el diagnóstico.

• Vibración del pedal del embrague: Un pulso o aspereza bajo los pies al presionar el embrague, causado por la superficie irregular del rodamiento que transmite vibraciones a través de la horquilla del embrague y el varillaje hidráulico o del cable.
• Mayor esfuerzo del pedaleo: A medida que el rodamiento se desgasta y su resistencia interna aumenta, crea una resistencia adicional que el conductor debe superar al pisar el pedal. El cambio es gradual y fácil de pasar por alto hasta que se compara con un embrague recién revisado.
• Dificultad para engranar o desengranar marchas: En etapas avanzadas, un rodamiento que ha comenzado a atascarse o ha provocado que la horquilla del embrague se atasque puede provocar un desacoplamiento incompleto del embrague, lo que hace que los cambios de marcha sean crujientes o difíciles.
• Patinaje del embrague: Si bien el deslizamiento suele ser un síntoma de desgaste del disco de embrague, un rodamiento atascado o colapsado puede impedir que la placa de presión sujete completamente el disco de embrague, lo que provoca un deslizamiento bajo carga.
• Material del cojinete visible o partículas metálicas: En vehículos con una cubierta de inspección o en el banco durante el reemplazo del embrague, los técnicos a veces observan residuos metálicos brillantes en la campana, compatibles con la rotura del material del cojinete.

¿Cuánto tiempo se puede conducir con un cojinete de desembrague ruidoso?

Esto depende enteramente de en qué etapa se haya alcanzado el rodamiento. En la etapa 1 (chirrido frío intermitente) o en la etapa temprana 2 (chirrido constante al pisar el pedal pero sin otros síntomas), muchos conductores continúan operando su vehículo de manera segura durante semanas o incluso algunos meses mientras organizan las reparaciones. El riesgo es manejable siempre que el rodamiento siga funcionando y el ruido no progrese.

Una vez que comienza el chirrido (etapa 3), seguir conduciendo conlleva un riesgo importante de sufrir una avería. Un cojinete que se atasca mientras se pisa el pedal del embrague puede potencialmente bloquear el mecanismo del embrague en la posición desengranada, dejándolo incapaz de engranar una marcha. En el peor de los casos, un rodamiento colapsado esparce escombros dentro de la campana que dañan la cara del volante y la placa de presión, agregando varios cientos de dólares a lo que de otro modo sería un reemplazo sencillo del rodamiento y el disco de embrague.

Una pauta práctica utilizada por muchos mecánicos experimentados: si el ruido está presente cada vez que pisa el embrague y ha sido constante durante más de dos semanas, reserve la reparación lo antes posible. Si el ruido ha cambiado de un chillido a un chirrido aunque sea una vez, trátelo como urgente.

Qué implica el proceso de reemplazo

Reemplazar un cojinete de desembrague requiere quitar la transmisión para acceder al conjunto del embrague. Esta es la razón por la que el trabajo conlleva el costo de mano de obra que conlleva: el rodamiento en sí es un componente económico, que generalmente tiene un precio de entre $ 20 y $ 80 para la mayoría de los vehículos de pasajeros, pero la extracción de la transmisión en un vehículo con motor delantero y tracción trasera generalmente requiere de 3 a 5 horas de trabajo. La extracción del transeje de tracción delantera puede tardar entre 4 y 8 horas, según el diseño y la accesibilidad del vehículo.

Debido a que se requiere toda esta mano de obra para acceder al rodamiento, es una práctica estándar (y económicamente sensata) reemplazar todo el kit de embrague al mismo tiempo. Un kit de embrague incluye el disco, la placa de presión y el cojinete de liberación y, a veces, un cojinete o buje piloto nuevo. El costo incremental de las piezas de un kit completo en comparación con solo el rodamiento suele ser de entre 100 y 300 dólares, una fracción de la mano de obra adicional que se requeriría para un segundo desmontaje si el disco de embrague fallara un año después.

En este momento también se debe inspeccionar el estado del volante. Un volante que muestra grietas por calor, puntos duros (parches circulares brillantes teñidos de azul) o ranuras más profundas de aproximadamente 0,030 pulgadas debe repavimentarse o reemplazarse. , ya que un volante desgastado o rayado acelera el desgaste del nuevo disco de embrague y puede provocar vibraciones o vibraciones en el embrague incluso inmediatamente después del servicio.

Rangos de costos típicos por categoría de vehículo

• Autos económicos y compactos (por ejemplo, Honda Civic, VW Golf, Toyota Corolla): Entre $450 y $900 por un kit de embrague completo, incluida la mano de obra, en un taller independiente.
• Autos deportivos y de alto rendimiento (por ejemplo, Subaru WRX, Ford Mustang, Chevrolet Camaro): $700–$1,400 dependiendo de la especificación de las piezas y el tipo de transmisión.
• Camionetas ligeras y SUV (por ejemplo, Toyota Tacoma, Ford Ranger): Entre $600 y $1200, y los vehículos con tracción en las cuatro ruedas requieren una desconexión adicional de la caja de transferencia en algunos casos.
• Vehículos europeos con disposiciones de transmisión complejas (por ejemplo, BMW serie M, Porsche 911 con manual): Entre $1200 y $2500 debido a mayores costos de piezas y tiempos de mano de obra prolongados.

Prevención de fallas en el cojinete de liberación anticipada del embrague

Los buenos hábitos de conducción son la forma más eficaz de mantenimiento de un rodamiento desechable. El rodamiento está diseñado para soportar la carga breve y cíclica que se produce con los cambios de marcha normales. Los problemas surgen cuando esa carga se vuelve continua o excesiva.

1. Mantenga el pie izquierdo fuera del pedal del embrague entre cambios de marcha. Apóyelo sobre el pedal muerto (reposapiés) a la izquierda del pedal del embrague. Incluso unas pocas libras de presión en reposo multiplicadas por miles de millas suman importantes horas de rodamiento bajo carga.
2. Utilice el freno de mano en pendientes, no el embrague. Cuando espere en un semáforo en una pendiente, ponga el freno de mano en lugar de mantener la posición con el embrague patinado.
3. Completar los cambios de marcha con decisión. El embrague lento y vacilante mantiene el rodamiento cargado durante más tiempo por ciclo de cambio. El movimiento suave y razonablemente rápido del pedal prolonga la vida útil del rodamiento.
4. Inspeccione la horquilla y el pivote del embrague durante cualquier servicio del embrague. un desgastado pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Aborde cualquier fuga hidráulica del embrague con prontitud. Un cilindro maestro o esclavo del embrague que está filtrando líquido puede contaminar el disco del embrague y, en los sistemas de cojinetes de liberación hidráulica comunes en los vehículos modernos, afectar el funcionamiento y la longevidad del propio conjunto de cojinetes.

Cilindros esclavos concéntricos frente a rodamientos tradicionales accionados por horquillas

Vale la pena señalar que muchos vehículos producidos a partir de finales de la década de 1990 utilizan un cilindro esclavo concéntrico (CSC) en lugar de un cilindro esclavo externo tradicional y una disposición de horquilla de embrague. En un sistema CSC, el cilindro esclavo hidráulico está montado dentro de la campana directamente alrededor del eje de entrada y el cojinete de liberación está integrado en la unidad como un solo conjunto.

Las características de ruido de un rodamiento CSC defectuoso son esencialmente idénticas a las de un rodamiento desechable tradicional (chirrido o chirrido al pisar el pedal), pero el diagnóstico y la reparación difieren. Un CSC no se puede reemplazar sin tener en cuenta sus componentes hidráulicos. ; toda la unidad debe reemplazarse como un conjunto. Los costos de una unidad CSC suelen ser de entre 80 y 250 dólares por la pieza en sí, lo que es más caro que un rodamiento independiente, pero sigue siendo razonable dada la naturaleza combinada del componente. Los signos de falla del CSC también incluyen fugas de líquido del embrague en la campana, lo que puede causar contaminación del disco del embrague además del ruido de los rodamientos.

Resumen: hechos clave para recordar

• un desgastado clutch release bearing primarily produces a Chirrido, chirrido o chirrido que está presente cuando se pisa el pedal del embrague y no aparece cuando se suelta.
• El patrón opuesto (ruido cuando el pedal está arriba, silencioso cuando se presiona) apunta hacia el cojinete del eje de entrada, no hacia el cojinete de liberación.
• La falla progresa a través de cuatro etapas: chirrido intermitente, chirrido constante, chirrido y ruido continuo independientemente de la posición del pedal.
• La causa más común de falla prematura es apoyar el pie en el pedal del embrague, lo que hace que el rodamiento gire continuamente bajo carga.
• Reemplazar solo el rodamiento mientras la transmisión está apagada es una economía pobre: ​​un kit de embrague completo cuesta un poco más y evita un segundo desmontaje del disco o la placa de presión.
• Una vez que aparece un chirrido, trate la reparación como urgente. La conducción continua corre el riesgo de que los rodamientos se atasquen, dañe el eje de entrada de la transmisión y aumenten los costos de reparación.
